讀碼器在自動化包裝產線的應用

        米婭文化系列產品隸屬于杭州普慶文化創意有限公司，屬全國知名美術用品品牌之一。首次在國內開創了水粉顏料果凍形式的使用方式，并擁有自己的原料和灌裝生產線，擁有專利11項，品牌商標注冊，并致力于推出具有開創性產品。

    水粉果凍顏料是米婭的主要產品之一。每個果凍杯顏料包裝上印有唯一系列號的二維碼，若干個果凍杯裝成一箱。每個包裝箱上有箱號等生產信息。為了方便倉庫管理和防竄貨管理，在生產中要求實時采集果凍杯的系列號和箱號，并進行綁定。

    生產自動化改造以前，采用人工方式采集條碼數據。因為生產速度快，一條產線需要6個工人掃碼包裝，成本高，效率低。現在引進自動化包裝線，代替人工包裝，條碼采集由固定讀碼器來完成，整個產線由原來的7人改為現在的1人，大大提高了效率，節省了成本。

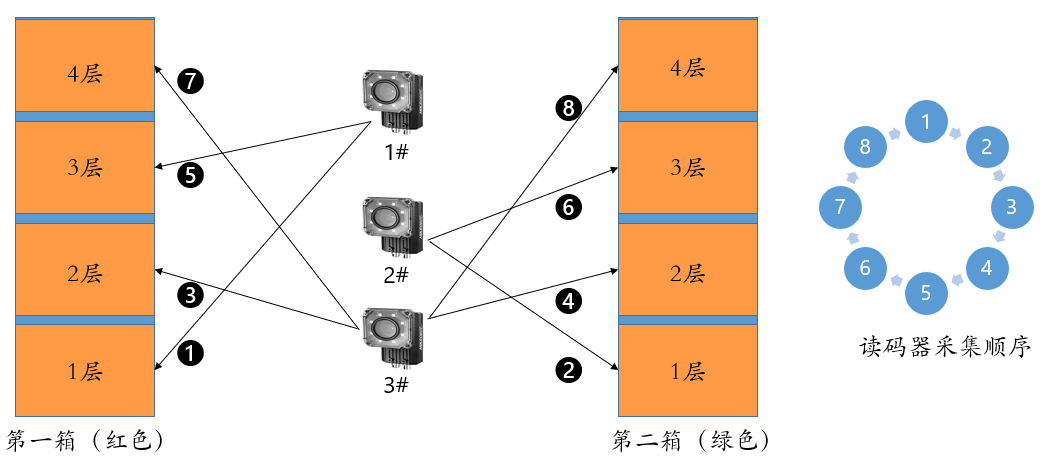

    自動化包裝線每個生產周期同時包裝兩箱不同顏色的產品，每箱分4層，每層24個，所以至少需要2個讀碼器來采集果凍杯的條碼數據。因為生產時果凍杯一半正面朝上，一半正面朝下，所以根據實際情況，采用了三個讀碼器來采集果凍杯的二維碼數據。二個采集正面朝上的條碼信息，一個交替采集正面朝下的條碼信息。加上按順序采集箱標上的箱號條碼數據的讀碼器，一條生產線總共需要4個固定讀碼器。

    讀碼器有眾多的品牌，能夠滿足要求即可，此次選用國產海康品牌。海康在國內屬于行業領軍廠家，其旗下的固定讀碼器性價比較高，比國外知名品牌，比如康耐視、基恩士、得力捷等便宜不少，可以節省不少成本，而性能又能滿足要求。

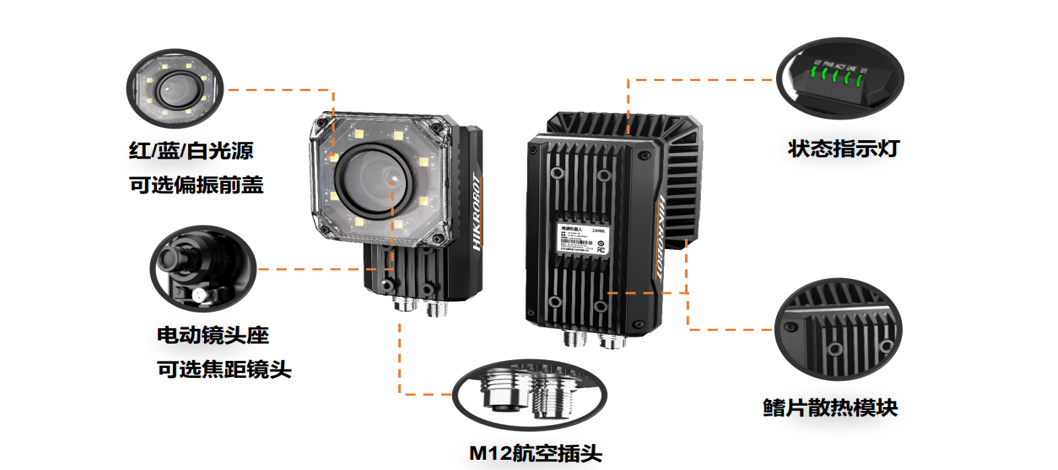

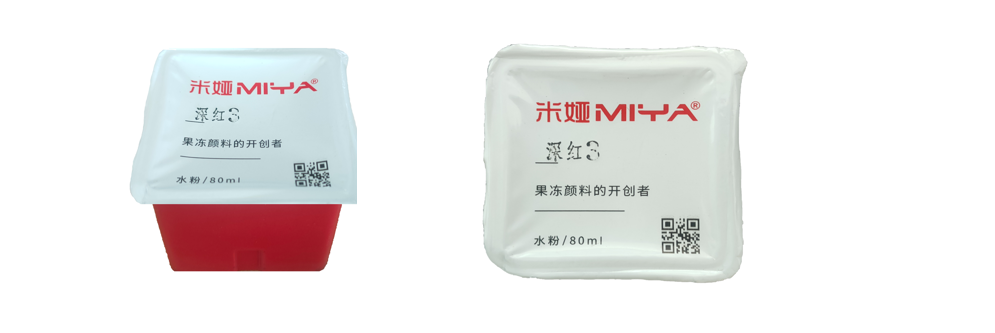

        果凍杯二維碼較小，并且需要一次讀取24個甚至更多一點的數量。經過實地測試，海康ID5000工業讀碼器能夠滿足要求。因為果凍杯封裝材料采用乳白色PET，有反光的現象，影響條碼的讀取，所以在讀碼器上加裝了偏光鏡，以改善讀碼效果。ID5000自帶光源，無需外加，所以總體體積小，安裝方便，省去了不少麻煩。

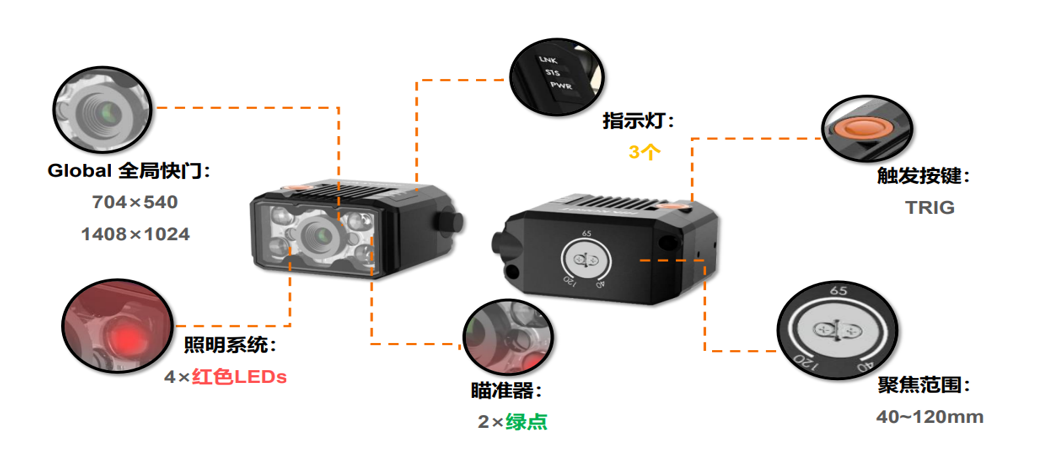

        包裝箱上的標簽比較大，并且一次只讀取一個一維碼，要求相對比較低，所以選用價格比較低的ID2000。

        海康讀碼器自帶光源，可以有效改善讀碼效果。但如果讀碼器長時間處于工作狀態，影響光源和讀碼器的壽命，并且消耗電能，所以讀碼器只在裝有果凍杯的托盤到來的時候才工作。讀碼器什么時候工作由自動化包裝線的PLC來控制。當托盤到達指定位置后，PLC給出觸發信號，讀碼器開始讀碼。

        每個托盤裝有24個果凍杯，讀碼器需一次讀取24個二維碼，由于各種原因，讀碼器每次讀取的時間長短不一，自動化PLC無法預知讀碼器何時才能讀取完成，所以讀碼器完成讀碼后，需要給出一個信號，通知自動化PLC讀碼已經完成，可以繼續下一動作，將托盤移走。

        自動化PLC和讀碼器之間互傳控制信號，需要通過控制器進行轉換。因為電路不同，兩者之間不能直接連接。控制器采用我們自己開發的產品HT-0218。該控制器可以提供七路繼電器輸出。除了三路輸出控制三個讀碼器外，還有三路輸出，控制三色燈的紅燈、綠燈、蜂鳴器，根據業務邏輯，提供不同情況下的警示。

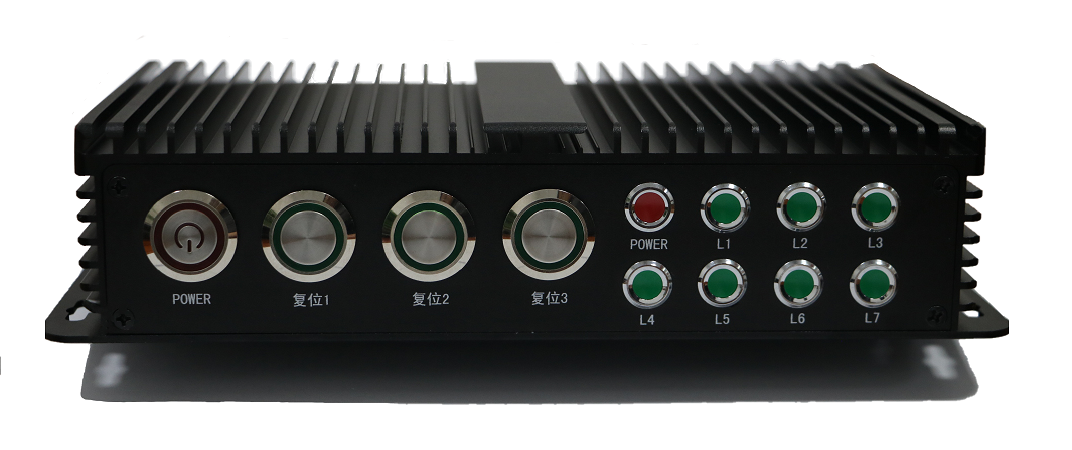

        控制器HT-0218

           控制信號連接示意圖

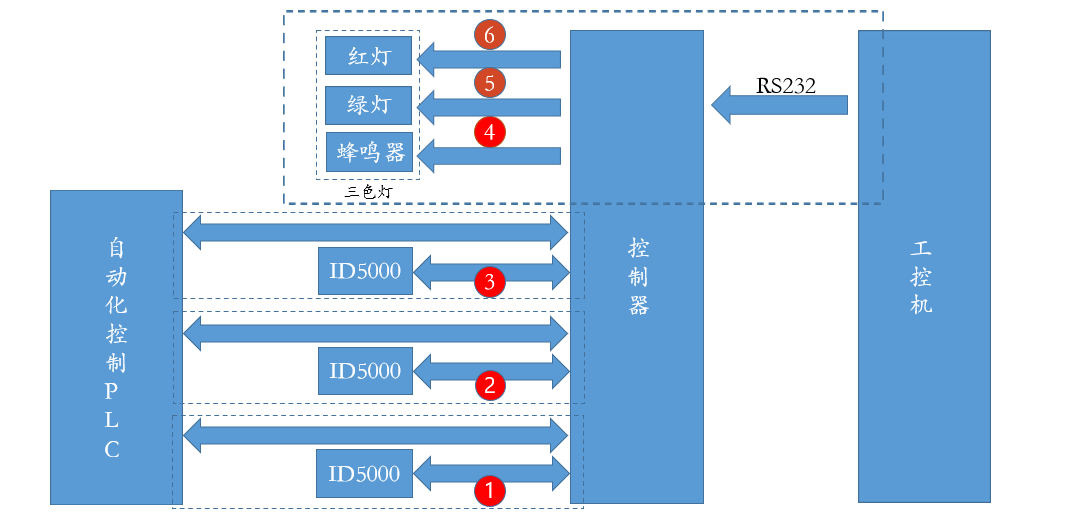

        數據傳輸示意圖

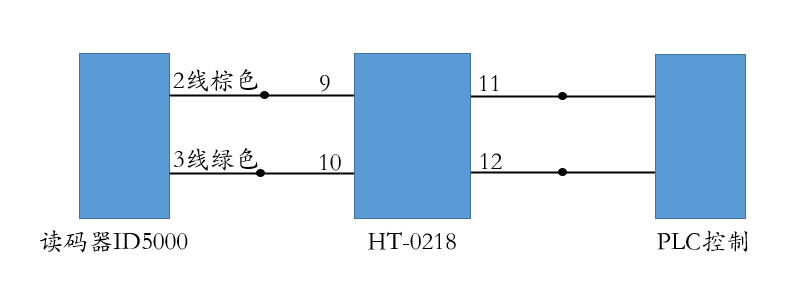

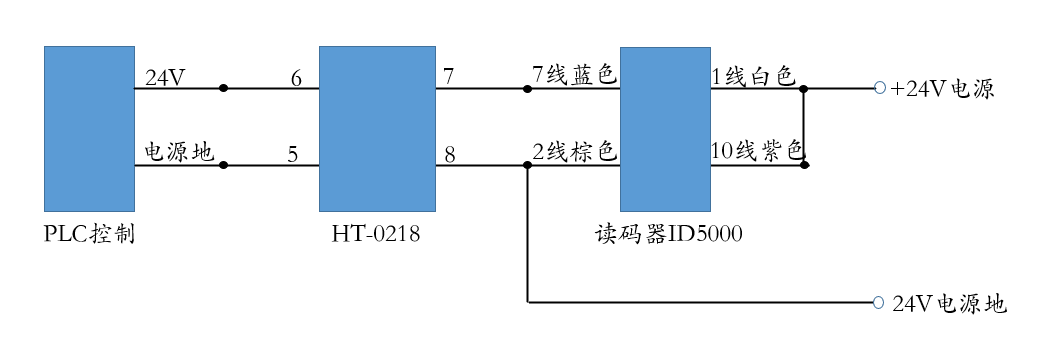

        PLC控制讀碼器讀碼電路接線圖

        讀碼器完成讀碼后通知PLC電路接線圖

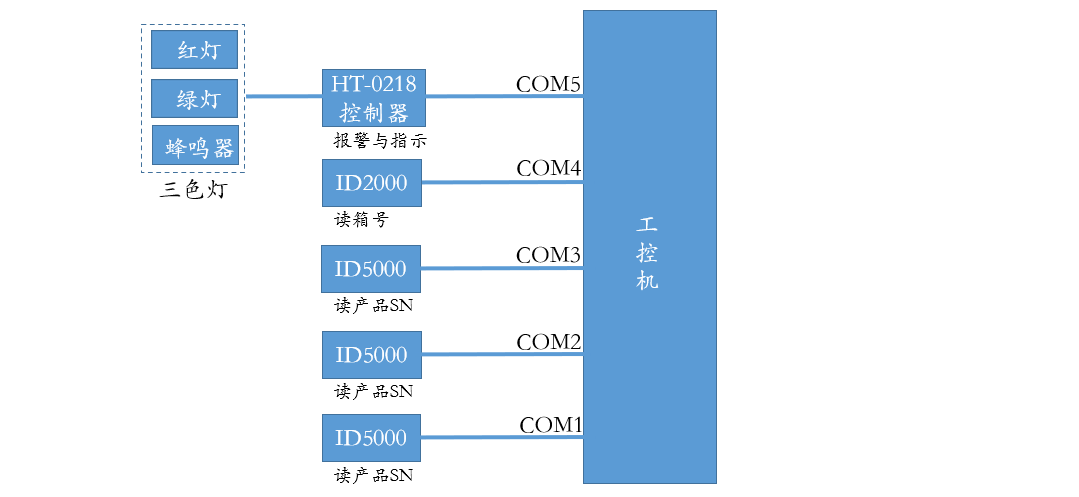

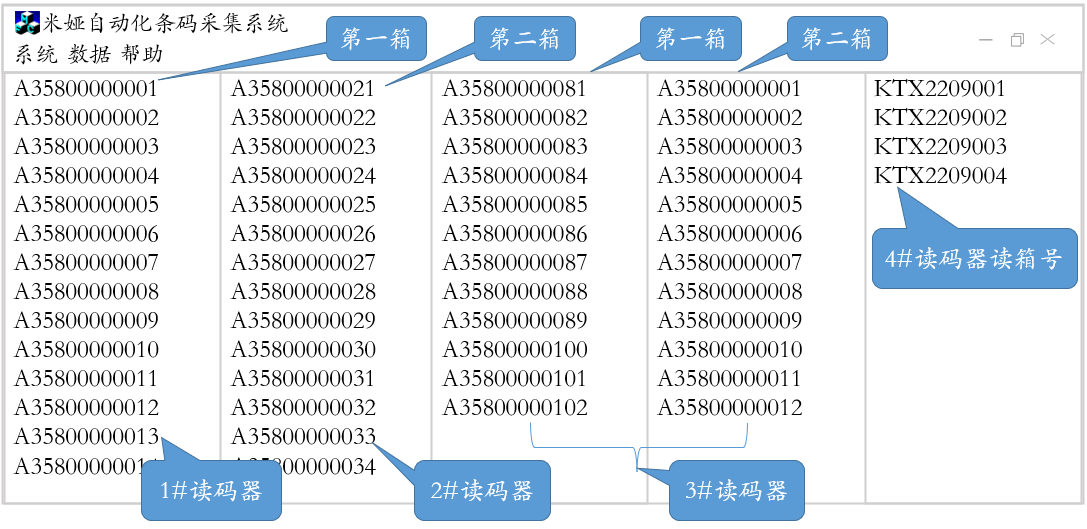

    讀碼器條碼采集界面

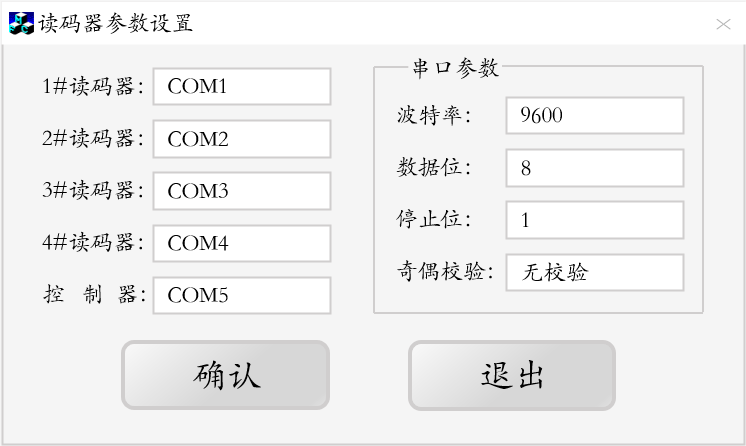

    讀碼器端口設置

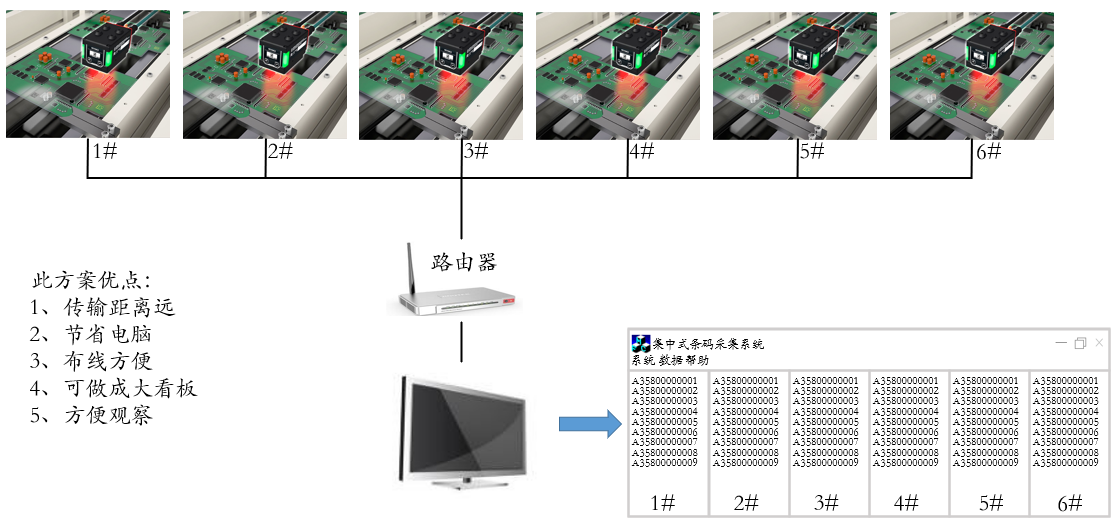

    多個讀碼器也可以同時并聯在一起，接到同一臺電腦，分別采集不同工位的條碼信息。讀碼器與電腦之間可以通過RS232或網線連接。網線傳輸入距離更遠。

    我們提供讀碼器的完整的解決方案，更多詳情，請來電咨詢。
