RFID電力巡檢

一、RFID電力電網巡檢系統功能簡介

低成本、高效率、提高服務效率和質量以保證客戶的滿意度是企業追求的目標。電力電網行業同樣也是如此，為達到這一目的，采用目前先進的RFID射頻識別技術的PDA+GPS/GPSONE(衛星定位系統)+GPRS/CDMA技術+條碼掃描技術+拍照技術，為電力行業開發了巡檢管理系統，本系統在充分考慮操作的便捷性、數據上傳的實時性，適合企業、獨立變電站及集控站等用戶對電力巡檢中所涉及的設備信息、巡檢任務、巡檢線路、巡檢點以及巡檢項目進行定制和管理，幫助員工能夠更加高效地工作。

二、RFID電力巡檢系統的組成

硬件：

手持RFID數據采集器

定制超高頻RFID巡檢標簽

軟件：

1.客戶端：客戶端安裝在PDA上

2.服務器端：服務器端安裝在PC機上

三、原理簡介

　　先將所需要巡視的全部線路的每基桿塔的經緯度等相關數據輸入服務器和掌上電腦，巡　線員在巡視過程中，通過GPS全球定位系統對所巡視的桿塔的經緯度作好定位，看與原先輸入的數據是否吻合，同時將巡視到的信息記錄在掌上電腦中，巡視回來后或在現場通過GPRS/CDMA網絡將記錄的這些信息輸入服務器，并進行對比分析。這樣，可及時發現線路運行中的異常情況，以便在最短時間內進行處理，進而確保線路安全。由于需要將巡視中采集到的數據輸入服務器進行對比分析，因此可有效促進線路巡視質量的提高，保證巡線人員的到位率。

四、工作流程

　　1、準備階段

　　根據巡檢工作需要，在PC上安排巡檢工作，并規劃巡檢線路、工作內容和重點。并將所有與工作相關信息無線下載到PDA。

　　2、工作點引導

　　PDA根據工作內容安排，結合GIS地圖信息，利用GPS系統，引導工作人員到達工作點。

　　3、點位工作開展

　　到達某點所在一點范圍以后，才能打開掌上電腦上的工作表單，執行巡檢和數據采集工作。

　　如果沒有到達特定范圍，則無法記錄和采集數據。此項功能可以依靠下列兩點實現：

　　A、GPS點定位后，激活相應任務單。

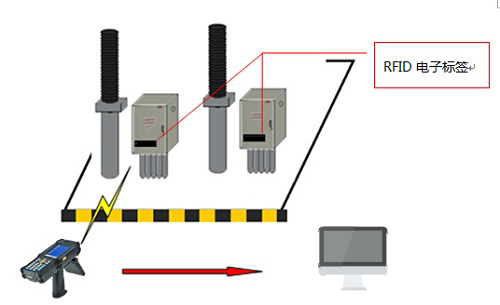

　　B、位置點設備內置RFID電子標簽，用手持終端識別后激活任務單;此方式易于防偽和復制。

　　C、位置點設備用加密條形碼標示，手持終端讀取條碼后，激活任務單因結合GPS定位信息，也不具備可復制性。

　　4、下一點工作到完成任務

　　5、將數據通過無線網GPRS/CDMA上傳到后臺服務器，同時通過網絡集群對講進行溝通

　　6、反饋

　　后臺服務器將處理反饋信息通知工作人員，作為解決問題以及下一次工作的依據。

五、手持RFID數據采集器

　　1、客戶端軟件功能

　　1)查詢設備屬性：用戶可以根據線路名稱、桿塔號查詢設備的詳細屬性。

　　2)確認用戶身份：用戶需要輸入登錄密碼來確認使用者身份。

　　3)下載用戶巡檢任務：根據用戶登錄系統的登錄身份通過GSM/GPRS/CDMA/EDGE無線通訊從服務器上下載用戶巡檢任務及相關資料。

　　4)提供設備可選缺陷代碼：根據當前巡檢的不同設備給出相應的常見缺陷代碼，用戶只需選中代碼，相應缺陷即可記錄到數據庫中。

　　5)手寫記錄缺陷：對于特殊的缺陷，系統提供手寫記錄的方法作為輔助手段。

　　6)到位監督：利用全球定位系統，可以可靠地確認用戶是否到位。

　　7)配置管理：為管理員提供管理系統入口。比如更新用戶資料、添加新設備資料等。

　　2、服務器端功能

　　服務器端主要是用于與數據庫連接，管理數據、修改口令，以及完成服務器與PDA之間的數據上傳/下載，可以滿足局域網上任何一臺安裝該系統的計算機對巡線業務的數據進行查詢分析。

　　1)巡線業務管理：制定巡線計劃，為不同用戶制定相應的巡線計劃，并生成對應的設備數據。

　　2)回寫巡線任務完成情況：將用戶本次巡檢結果上傳到服務器數據庫中。

　　3)巡視到位監督統計：根據桿塔坐標及巡視坐標，巡視時間，統計巡視到位情況。

　　4)缺陷管理：查看線路的缺陷情況。包括新增缺陷記錄，缺陷消缺情況。

　　5)數據下載：根據不同的巡線人員，將此人員的巡線計劃及與此計劃相關的線路、桿塔屬性，缺陷情況等數據下載到PDA上。

　　6)數據上傳：將PDA上的數據通過GSM/GPRS上傳到服務器，包括巡線完成情況，缺陷情況，GPS路徑等。

六、方案收益

　　1、簡化巡檢工作管理流程，提高巡檢工作的規范性;

　　2、降低人工錄入信息的時間成本，提高工作功率和準確性;

　　3、提高業務水平和及時處理缺陷問題;

　　4、加快電力系統的信息化建設工作
